کنترلر المنت حرارتی بویلر

از 0 رای (0)

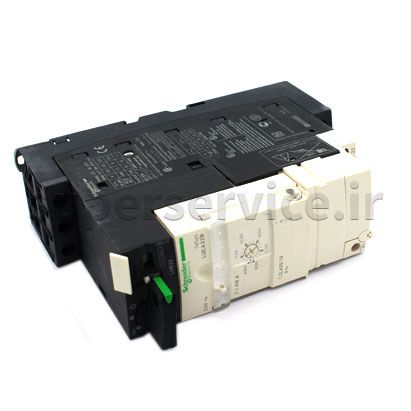

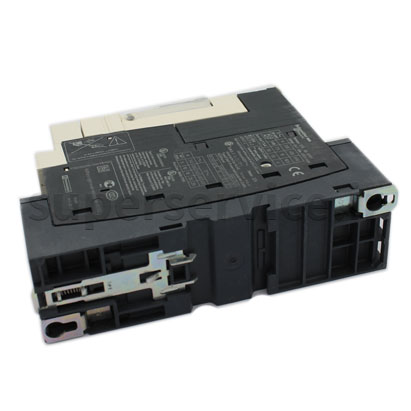

قطعه   Boiler heating element/starter controller دستگاه‌های ظرفشویی رک (ریلی) Electrolux استفاده می شود. این قطعه یک کلید قطع خودکار با قابلیت تنظیم جریان می باشد. کلید قطع وسیله ای است که به طور خودکار، دستی و یا کنترل از راه دور تحت شرایط عادی و یا وقوع خطاهایی از قبیل اضافه جریان، اتصال کوتاه و غیره قطع و وصل می نماید. در کلید قطع، کلید الکترومکانیکی و مکانیسم رله هنگام عبور یک جریان غیرایمن (اضافه بار یا اتصال کوتاه)، مدار متصل به خود را قطع می نماید. در این روش، کلید قطع با قطع مدار متصل به خود از منبع تغذیه در حین وقوع خطاهای مختلف مانند اضافه بار یا اتصال کوتاه از مدار محافظت می کند.

این قطعه سر المنت حرارتی بویلر و تانک نصب می شود و در واقع به عنوان محافظ و راه انداز آن عمل میکند. در اتصال تانک فقط در زمان فعال بودن چرخه sanitation عمل می کند. به این دلیل که المنت این دستگاه توان بالایی دارد از اتصال مستقیم آن به برد اجتناب شده و در مسیر کنترل المنت این کلید محافظ بکاربرده شده است. روی این قطعه کلید تنظیم جریان برای تنظیم حرارت المنت وجود دارد.

در صورتی که المنت جریان بکشد و یا به هر دلیلی معیوب شود این قطعه مدار را قطع می کند تا برد و سایر ملزومات آسیب نبینند.

این قطعه محصول شرکت اشنایدر و تولید آلمان است.

بطور کلی این قطعه یک کنترلر و محافظ موتور است که در تمامی موتورهای سه فاز قابل استفاده است.

استفاده از این قطعه برای راه اندازهای موتور در زمان اضافه بار و اتصال کوتاه یکی از الزامات اساسی حفاظتی است که کاربرد اصلی آن را در موارد زیر می توان بیان کرد:

  • محافظت در برابر خرابی فاز و عدم تعادل فاز
  • حفاظت از خطای زمین
  • محافظت در برابر اضافه بار و اتصال کوتاه
  • تنظیم مجدد دستی



  • نام:  SWITCH, MOTOR START-UP UNIT
  • نام دستگاه: RACK DW EL. 90 & 140 & 180 & 220 & 250 R/H, L>R,2 SP,ESD,PRESS
  • شرکت سازنده: Electrolux Professional
  • توان موتور:   15kW at 400...440 V AC 50/60 Hz
  • 15kW at 500 V AC 50/60 Hz
  • 18.5kW at 690 V AC 50/60 Hz
  • محدوده تنظیم جریان موتور: 8-32A
  • ولتاژ: 24VAC
  • طول: 14.99  سانتی‌متر
  • عرض: 20.96  سانتی‌متر
  • ارتفاع: 5.59 سانتی‌متر
  • وزن: 953 گرم
  • مدل‌های بکار رفته:   تمام مدل های سری WTC و RTC



مشخصات اصلی

  • مدل به کار رفته
    RTC140ELC ، WTC140ERB ، WTCS90ERB ، WTCS180ERB ، WTCS250ERB
  • نوع قطعه
    قطعات الکتریکی
  • تامین‌کننده
    اصلی
